    球閥系列

    電動法蘭球閥
    電動法蘭球閥

    電動法蘭球閥

    Q941電動法蘭球閥是由電動執行機構與球閥兩部分組成,球閥閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的通過球閥閥體;電動法蘭球閥只需要旋轉90°即可全關全開;電動法蘭球閥適用于兩位切斷、調節的場合。根據用途分為兩大類:電動O型切斷球閥和電動O型調節球閥,根據密封形式可分為:電動軟密封球閥和電動硬密封球閥兩類。軟密封球閥主要適用于溫度低于250度以內的介質。硬密封球閥主要適用于250度以上的介質。電動法蘭球閥密封性能優良、流通能力大、裝卸維護方便、流阻小、密封可靠,甚至切斷。電動法蘭球閥體積小、重量輕、推力大、功能強、伺服放大器內裝、操作方便、可靠性高,球閥與執行器采用直連方式,內置伺服系統,無須另配伺服放大器,輸入輸出信號4-20mA及220VAC電源即可控制運轉。電動法蘭球閥具有連線簡單、結構緊湊、動作穩定可靠等優點。電動法蘭球閥,Q941F/H電動O型切斷球閥,電動球閥是一種重要的電動閥門類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。電動法蘭球閥,Q941F/H電動O型切斷球閥,電動球閥可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷和流通。

    參數

    在線咨詢

    電動法蘭球閥產品概述

    Q941電動法蘭球閥是由電動執行機構與球閥兩部分組成,球閥閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的通過球閥閥體;電動法蘭球閥只需要旋轉90°即可全關全開;電動法蘭球閥適用于兩位切斷、調節的場合。根據用途分為兩大類:電動O型切斷球閥和電動O型調節球閥,根據密封形式可分為:電動軟密封球閥和電動硬密封球閥兩類。軟密封球閥主要適用于溫度低于250度以內的介質。硬密封球閥主要適用于250度以上的介質。電動法蘭球閥密封性能優良、流通能力大、裝卸維護方便、流阻小、密封可靠,甚至切斷。電動法蘭球閥體積小、重量輕、推力大、功能強、伺服放大器內裝、操作方便、可靠性高,球閥與執行器采用直連方式,內置伺服系統,無須另配伺服放大器,輸入輸出信號4-20mA及220VAC電源即可控制運轉。電動法蘭球閥具有連線簡單、結構緊湊、動作穩定可靠等優點。電動法蘭球閥,Q941F/H電動O型切斷球閥,電動球閥是一種重要的電動閥門類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。電動法蘭球閥,Q941F/H電動O型切斷球閥,電動球閥可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷和流通。

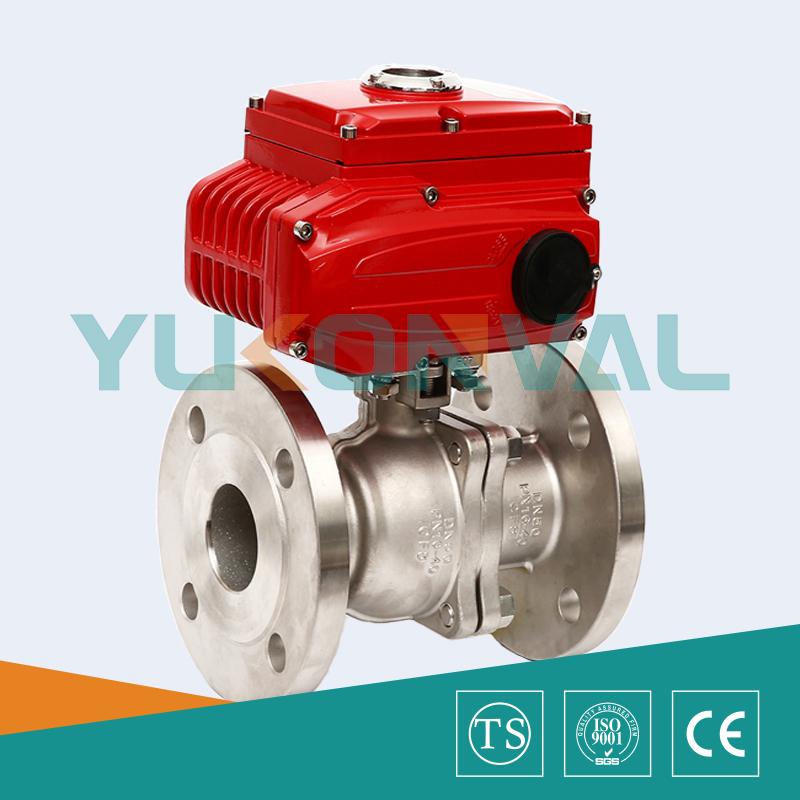

    電動法蘭球閥(配OV-TORK執行器)

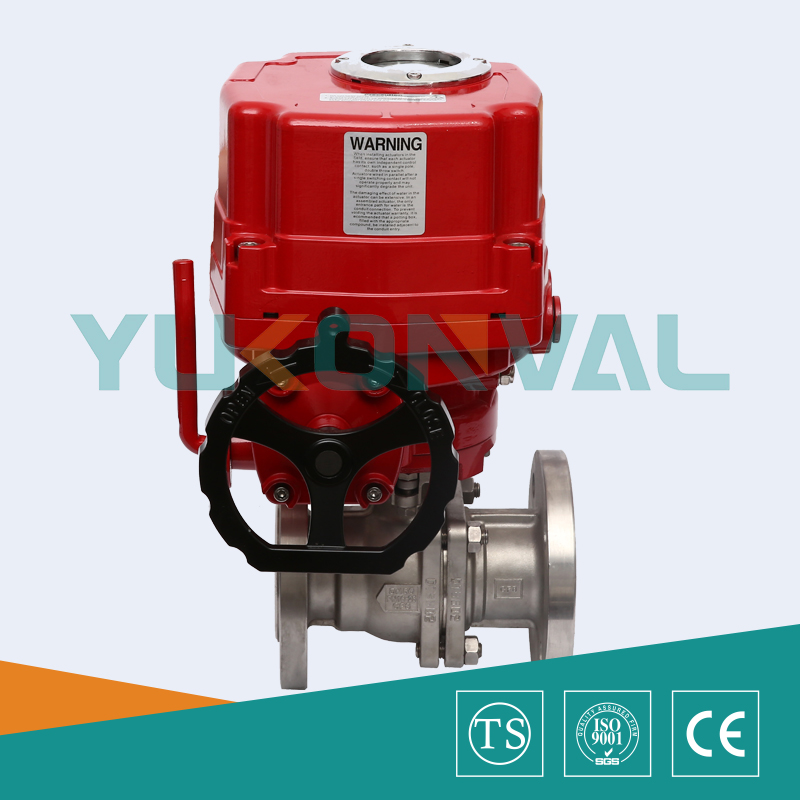

    電動法蘭球閥(配BHV-TORK執行器)

    電動法蘭球閥產品特點

    (1)流體阻力小、球閥是閥類中流體阻力更小的一種,即使是縮徑球閥,其流體阻力也相當小。
    (2)止推軸承減小閥桿摩擦力矩,可使閥桿長期操作平衡靈活。
    (3)閥座密封性能好,采用聚四氟乙烯等材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增設而增大。
    (4)閥桿密封可靠,由于閥桿只作旋轉運動而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增設而增大。
    (5)由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損失小,幫球閥的使用壽命長。
    (6)下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接觸,確保閥桿密封。

    電動法蘭球閥主要技術參數

    公稱通徑DN(mm)

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    額定流量系數KV

    21

    38

    72

    112

    170

    273

    384

    512

    940

    1452

    2222

    3589

    公稱壓力(MPa)

    PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB

    允許壓差(MPa)

    ≤公稱壓力

    閥體形式

    兩段式鑄造球閥

    連接形式

    法蘭式、焊接式、螺紋式

    閥芯形式

    "O"型球形閥芯

    密封填料

    V型聚四氟乙烯填料、柔性石墨填料等

    流量特性

    近似快開型

    動作范圍

    0~90°

    泄露量Q

    按GB/T4213-92,小于額定KV0.01%

    基本誤差

    ±1%

    回差

    ±1%

    死區

    ≤1%(可調)

    可調范圍

    250:1

    350:1

    配置執行機構

    可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程電動執行機構

    控制方式

    開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制)

    電動法蘭球閥執行器技術參數

    執行器類別

    引進型OV-TORK系列執行器參數

    引進型3610R系列執行器參數

    引進型BHV-TORK系列執行器參數

    電源電壓

    標準:220V AC單相  可選:110V AC 單相、380/440V AC 三相、24V/110V/220V AC

    輸出力矩

    50N·M~2000N·M

    50N·M~1500N·M

    50N·M~3000N·M

    動作范圍

    0~90° 0~360°

    0~90°

    0~90°、0°~270°可選

    控制方式

    開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制)

    動作時間

    15秒/30秒/60秒

    10秒/15秒/30秒

    18S~112S

    保護裝置

    過熱保護

    過載保護

    內置過熱保護、過載保護

    環境溫度

    -30°~60°

    -30°~60°

    -20℃~+70℃

    手動操作

    同附帶手柄操作

    同附帶手柄操作

    機械離合機構,配手輪操作

    機械限位

    電氣、機械二重限位

    電氣、機械二重限位

    2個外部調整螺栓

    防護等級

    IP65

    IP55

    IP65、IP67、可定制IP68

    防爆等級

    無防爆

    ExdⅡ BT4

    ExdⅡ BT4,ExdⅡ CT6

    位置測量

    可選裝開關或電位計

    比例控制單元

    電位計、比例控制單元

    驅動電機

    8W/E

    AC可逆電機

    鼠籠式異步電機

    進線接口

    PE1/2〞進線線鎖

    2-PF 1/2〞進線線鎖

    2個 PF 3/4”

    殼體材料

    鋁合金

    鋼,鋁合金

    鋼,鋁合金,鋁青銅,聚碳酸脂

    外涂層

    干粉,環氧聚酯,具有較強防腐功能

    采用優質的電制動線路,因而定位精度高,執行機構靈敏,啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

    適用于動作頻繁的調節回路,當接通持續率為25%時,每小時動作次數可達630-1200次

    電動法蘭球閥主要零件材料

    零件名稱

    材料

    閥體、閥蓋

    WCB

    304(CF8)

    316(CF8M)

    316L(CF3M)

    球體

    2Cr13+氮化處理

    304

    316

    316L

    閥桿

    2Cr13

    304

    316

    316L

    閥座密封圈

    PTFE、碳素纖維+PTFE、對位聚苯

    填料

    V型PTFE、柔性石墨

    電動法蘭球閥主要性能規范

    公稱通徑DN(mm)

    DN15-300

    公稱壓力

    PN(MPa)

    1.0

    1.6

    2.5

    4.0

    6.4

    試驗壓力

    強度試驗

    1.5

    2.4

    3.75

    6.0

    9.60

    密封試驗

    1.1

    1.76

    2.75

    4.4

    7.04

    低壓氣密試驗

    0.5~0.7

    適用介質

    水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

    電動法蘭球閥產品選型

    (1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
    (2)執行器參數:電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式,電-關式)
    盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!
